空调压缩机叶片双端面磨削夹具方案揭秘!

2015-11-14 | 发布者: | 栏目:内圆端面磨床动态

空调压缩机叶片双端面磨削夹具方案揭秘!



       压缩机叶片双端面磨削夹具包括滑动平台和固定平台,所述平台上固定有叶片安装台组件,所述叶片安装台组件具有供叶片一侧面抵靠的安装面和供R面抵靠的固定位面;滑动平台上设有能将压力作用在叶片另一侧面上的第一施力机构和能将压力作用在叶片底面上的第二施力机构;所述固定平台与床身固定连接。首先,调整滑动平台位置,使滑动平台与固定平台的位置符合设计要求,即固定平台位于滑动工作平台运动行程轨迹线上。然后,叶片放置在安装面上,即叶片一侧面与安装面向依靠,R面朝向位置面与固定位面相依靠,一端面与靠山相依靠。接着,第一施力机构先施加较小的压力降叶片抵压在安装面上;第二施力机构施加压力,将压片低在定位面上,第一施利机构再增大压力,保证叶片被装夹的稳定性。最后移动滑动工作台使磨具磨削叶片端面。上述第一施力机构先施加较小的压力将叶片抵压在安装面上、第二施力机构施加压力将叶片抵压在定位面上,第一施力机构再增大压力将叶片夹紧的先后程序必须严格保证。

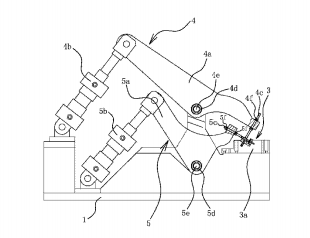

空调压缩机叶片双端面磨削夹具
        图中:1.滑动平台、2.固定平台、3.叶片安装台组件;3a基座;3b垫块;3c耐磨条、3d定位面;4.第一施力机构、4a第一摆臂4b.第一油缸;4c.第一压杆、4d.第一轴承;4e.第一转动轴;4f.第一锁紧螺母;5.第二施力机构;5a.第二摆臂;5b.第二油缸;5c.第二压杆;5d.第二轴承;5e.第二转动轴;5f.第二锁紧螺母;6.靠山.7.叶片、7a.R面;8.通气孔。
叶片双端面磨削夹具的优点:
        采用此空调压缩机双端面磨削叶片夹具,叶片安装台组件包括基座、垫块和耐磨条,所述基座通过螺栓固定在滑动平台上,耐磨条固定在垫块上,所述垫块通过螺栓固定在基座上。在装夹过程中叶片与安装面和定位面产生摩擦,耐磨条基本杜绝安装面和定位面的磨损,进而避免因磨损而产生的误差。
        注意啦!耐磨条要采用硬质合金材质哦!因为硬质合金的硬度较高,特别耐磨哦!
        在以上小编介绍的压缩机叶片双端面磨削的加工中,通气孔串联有气压传感器,本夹具还包括控制电路和报警器均与控制电路电连接。装夹后若叶片下侧面没有完全与夹具的安装面完全贴合,则会出现压缩空气泄露,通气孔孔内气压出现下降。压力传感器检测压力变化进而通过控制电路控制报警器发出报警信号,提醒操作者注意,并切断后续的动作,从而避免出现因安装不妥出现废品。
        通过使用小编分享的空调压缩机叶片双端面磨削夹具,装夹零件精度高,进而保证叶片两端与侧面的垂直度精度;不至因叶片定位不可靠,而造成以外的报废,换而言之,利用本夹具装夹叶片进行加工,可有效地保证叶片的不良率在0.5%左右。
        希望小编给大家提供的空调压缩机双端面磨削夹具能够提高叶片的加工精度哦!
