超薄圆环零件的双端面磨削工艺!

2016-01-27 | 发布者: | 栏目:双端面磨床问题

超薄圆环零件的双端面磨削工艺!


        超薄圆环零件在切削加工中容易产生加工和装夹变形。要保证高精度的尺寸及行位精度。在机械行业加工中是一项难度较高的加工技术。超薄圆环零件是一种特殊的弹簧钢,材料硬度高、韧性大,磨削性差,毛坯状态时变形严重,平行度不好。设计要求加工尺寸及行位精度要达到0.003mm。由于加工工件薄,在平面磨削加工后工件变形严重,导致后续成型加工精度不能保证,加工合格率极低,生产效率低,严重制约了大量生产的工业化要求。为此开展了超薄圆环零件磨削技术研究,引进双端面磨床设备、专用夹具装置、专用CBN砂轮来进行磨削加工实验,彻底解决了工件变形严重的问题。
双端面磨削加工工艺分析

   原来加工工艺:


      采用矩台平面磨床加工,由于电磁盘靠磁性吸附工件,由于工件薄,吸附后工件已经存在变形,以一面为基准磨削另一个平面,在磨削后毛坯已经存在变形,   在平面磨床磨削时毛坯变形不能消除,磨削力引起的加工应力变形也不能消除,导致工件端面跳动和角度超差严重,原来加工效率:3班2台平面磨床同时加工,每日加工900件,生产节拍慢、合格率低。

    现加工工艺:

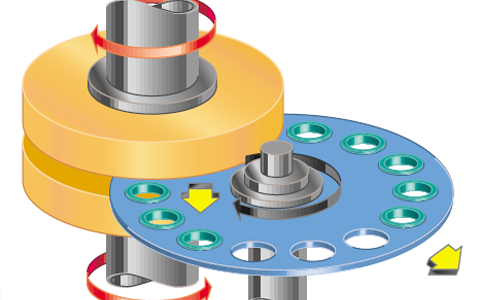

立式旋转贯穿式原理

       采用立轴旋转贯穿式双端面磨削方式,送料盘做旋转运动,工件与送料盘呈水平状,送料盘将工件送入高速旋转的砂轮副中,由上下两砂轮端面对工件两面进行相对磨削,磨削过程中工件在砂轮中呈悬浮状态,只受上下两砂轮磨削力的影响,当工件不平时,上下砂轮对工件高点进行磨削,如图上下不平量去除,从根源上解决由毛坯的变形量对工件成型后的精度影响。
