VVT链轮双端面磨床

双端面磨床 当前位置: 首页 >双端面磨床


VVT链轮双端面磨床

2016-02-05 | 发布者: | 栏目:双端面磨床

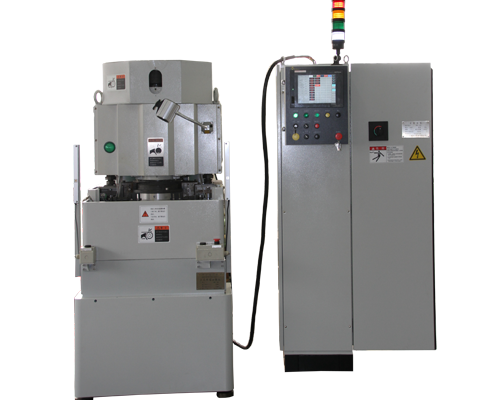

双端面磨床

链轮双端面磨


可加工VVT链轮等粉末冶金工件;

同时可磨削上下两个平行的端面;

加工平行度、平面度、尺寸公差可达2μm;











磨削原


摆臂切入式双端面磨削原理;


双工位加工提高加工效率;
保证尺寸精度及行为精度在2微米以内;

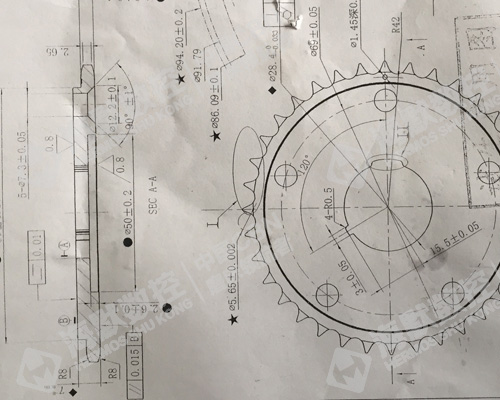

VVT链轮加工要求


外径:69mm;

内孔:28.4mm;

厚度:7mm;

平面度:0.01mm;

平行度:0.015mm;

表面粗糙度:Ra0.8μm;










加工结


工件名称:VVT链轮;

外径:69mm;

内孔:28.4mm;

厚度:7mm;

平行度:3μm;

平面度:3μm;

粗糙度:Ra0.3μm;

加工节拍:13秒(可继续优化);













高精度设备检


          三坐标检测;

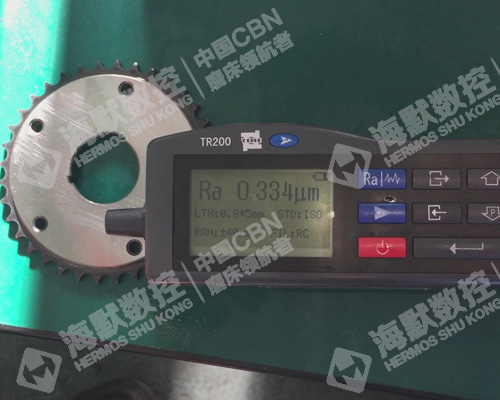

          粗糙度仪;
          圆柱度仪;
          气动量仪;

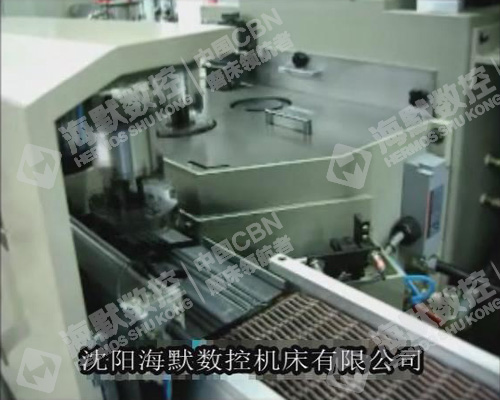

自动上下


可实现自动上下料;加工效率更高!

可实现机床与机床之间的联线需求;











加工链轮双端面磨削视频


解更多VVT工件磨削视频>>
